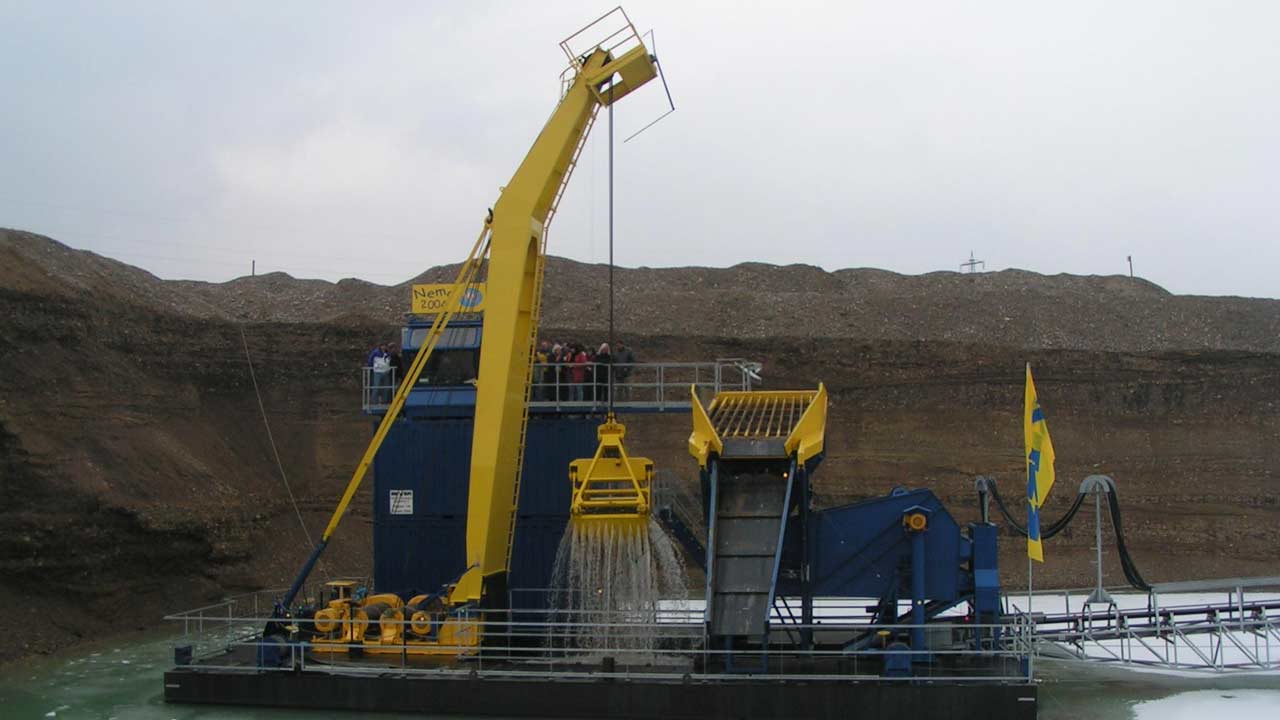

Die Ausleger-Anlage besteht aus einem wippenden Ausleger, der auf einer geschlossenen Ponton-Anlage aufgebaut ist. Ebenfalls auf dem Ponton befindet sich eine feststehende Winde. Über den Ausleger laufen die von der Winde kommenden Halte- und Schließ-Seile, an denen der Greifer entweder als hydraulischer Motorgreifer oder als Seilgreifer angebracht ist. Der Greifer arbeitet in einem Baggerloch innerhalb der Ponton-Anlage. Ein Greiferspiel besteht aus dem Absenken des geöffneten Greifers auf dem Seegrund, dem Schließen des Greifers, dem Hochfahren in die Endposition am oberen Ende des Auslegers, dem Wippen des Auslegers über den Trichter sowie dem anschließenden Öffnen der Greiferschalen und dem Entleeren des Inhalts in den Trichter.

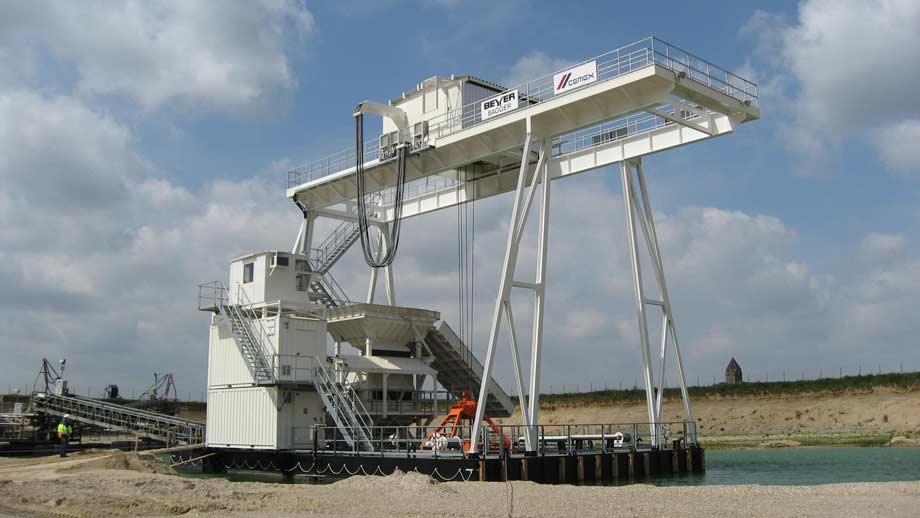

Die Bockgerüst-Anlage besteht aus einem Bockgerüst, das auf einer geschlossenen Ponton-Anlage aufgebaut ist. Das Bockgerüst besteht aus einer festen und einer Pendelstütze sowie der Kranbahn, auf der eine fahrbare Winde arbeitet. An den Halte- und Schließ-Seilen der Winde ist der Greifer entweder als hydraulischer Motorgreifer oder als Seilgreifer angebracht. Der Greifer bewegt sich in einem Baggerloch innerhalb der Ponton-Anlage. Ein Greiferspiel besteht aus dem Absenken des geöffneten Greifers auf dem Seegrund, dem Schließen des Greifers, dem Hochfahren in die Endposition nahe der Winde, dem Bewegen der Winde über den Kipprost sowie dem anschließenden Öffnen der Greiferschalen und dem Entleeren des Inhalts in den Trichter.

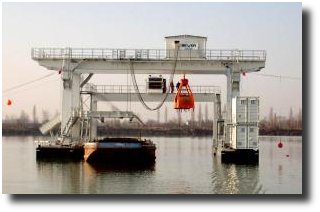

Der Portalgerüst-Bagger wird entweder als Schuten-Bagger eingesetzt oder für den kontinuierlichen Transport mittles Schwimmbänder bzw. hydraulisch mittels Pumpen mit Verrohrung. Für den Schuten-Betrieb entleert der Greifer direkt in die Klappschute. Kommen größere Störstoffe wie Ton, Findlinge oder Holzstücke vor, kann ein Überkornrost eingesetzt werden. Der Grundaufbau besteht aus zwei parallel liegenden Pontons, die über ein Portalgerüst verbunden sind. Das Portal besteht aus vier Stützen und einer Kranbahn, auf der eine fahrbare Winde arbeitet. An den Halte- und Schließ-Seilen der Winde ist der Greifer entweder als hydraulischer Motorgreifer oder als Seilgreifer angebracht. Ein Greiferspiel besteht aus dem Absenken des geöffneten Greifers auf dem Seegrund, dem Schließen des Greifers, dem Hochfahren in die Endposition nahe der Winde, dem Bewegen der Winde über den Kipprost bzw. über die Schute sowie dem anschließenden Öffnen der Greiferschale und dem Entleeren des Inhalts - entweder in das Schiff oder in den Trichter.

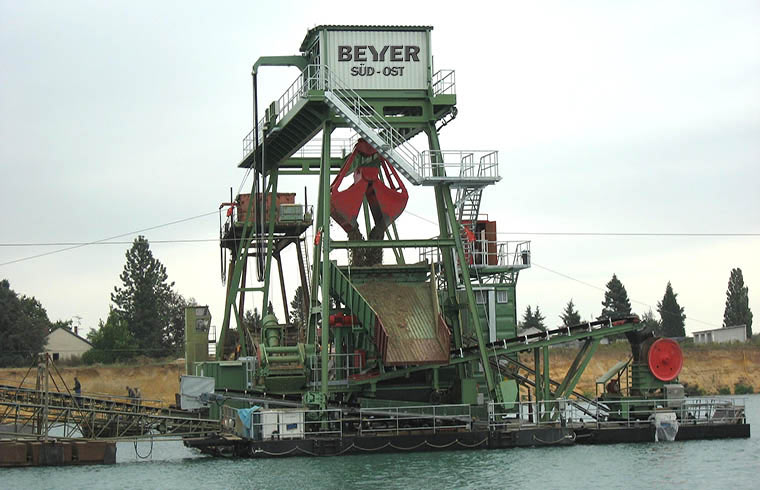

Die Turmgerüst-Anlage besteht aus einem Turmgerüst, das auf einer Ponton-Anlage aufgebaut ist. Auf dem Turmgerüst befindet sich eine feststehende Winde, an deren Halte- und Schließ-Seilen der Greifer entweder als hydraulischer Motorgreifer oder als Seilgreifer angebracht ist. Eine zweite Winde auf dem Turmgerüst steuert die Bewegung der Schaufel. Der Greifer arbeitet in einem Baggerloch innerhalb der Ponton-Anlage. Ein Greiferspiel besteht aus dem Absenken des geöffneten Greifers auf dem Seegrund, dem Schließen des Greifers, dem Hochfahren in die Endposition nahe der Winde, dem Schwenken der Schaufel unter den Greifer, dem Öffnen der Greiferschalen und damit dem Entleeren des Inhalts in die Schaufel sowie dem Schwenken der Schaufel über den Trichter.
In enger Partnerschaft zu Beyer-Viernheim ist es unser höchstes Ziel, Sie bei Ihren Aufgaben vor Ort mit unseren hochwertigen Maschinen und Anlagen bestmöglich zu unterstützen.
